fujino

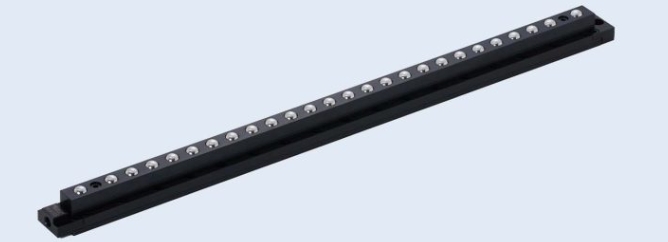

冲压机械用气动举模器
fad18t系列
fad18t-200
fad18t-600
fad22t系列
fad22t-450
fad22t-520
fad22t-600
fad22t-700
fad22t-800
fad18t系列
规格
| 品名 | 本体寸法（mm） | 自重 | 使用空気圧 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | l1 | p | kg | 0.3mpa | 0.4mpa | 0.5mpa | 0.6mpa | |||||
| 負荷能力 | ||||||||||||
| kn | kgf | kn | kgf | kn | kgf | kn | kgf | |||||
| fad18t-200 | 214 | 184 | 5×p21.2＝106 | 0.8 | 0.36 | 36.2 | 0.47 | 47.9 | 0.59 | 60.2 | 0.71 | 72.4 |
| fad18t-600 | 614 | 584 | 23×p22=506 | 2.2 | 1.24 | 126.0 | 1.65 | 170.3 | 2.06 | 210.1 | 2.47 | 251.9 |
fad22t系列
规格
| 品名 | 本体寸法（mm） | 自重 | 使用空気圧 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| l | l1 | p | kg | 0.3mpa | 0.4mpa | 0.5mpa | 0.6mpa | |||||
| 負荷能力 | ||||||||||||
| kn | kgf | kn | kgf | kn | kgf | kn | kgf | |||||
| fad22t-450 | 448 | 412 | 15×p21.6=324 | 2.0 | 1.46 | 148.5 | 1.73 | 176.5 | 2.32 | 236.7 | 2.91 | 297.0 |
| fad22t-520 | 520 | 484 | 18×p22=396 | 2.4 | 1.70 | 173.7 | 2.02 | 206.7 | 2.71 | 277.0 | 3.40 | 347.4 |
| fad22t-600 | 584 | 548 | 23×p20=460 | 2.7 | 1.96 | 199.9 | 2.36 | 240.7 | 3.14 | 320.2 | 3.92 | 399.7 |
| fad22t-700 | 684 | 648 | 28×p20=560 | 3.1 | 2.21 | 224.9 | 2.65 | 270.2 | 3.53 | 360.0 | 4.41 | 449.7 |
| fad22t-800 | 784 | 748 | 33×p20=660 | 3.6 | 2.69 | 274.4 | 3.21 | 327.7 | 4.29 | 438.2 | 5.38 | 548.7 |
